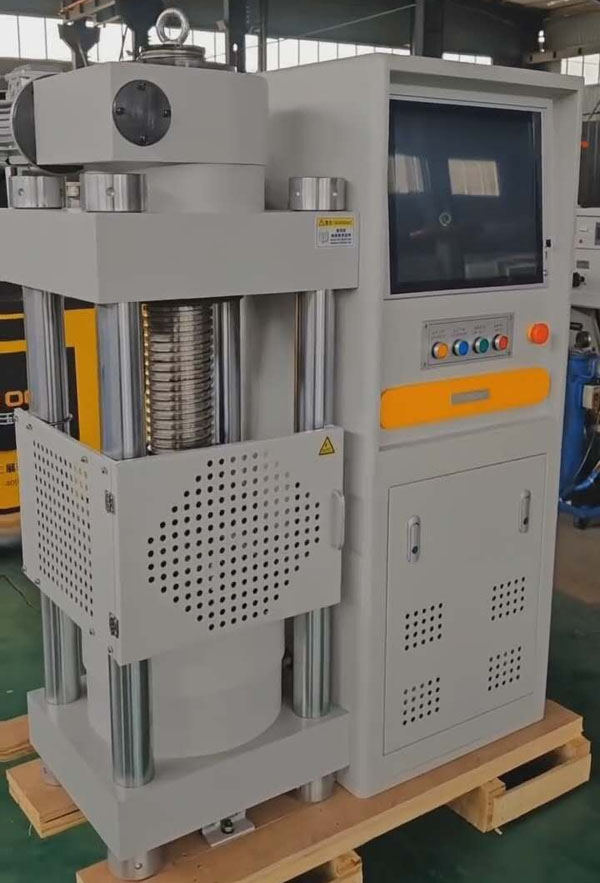

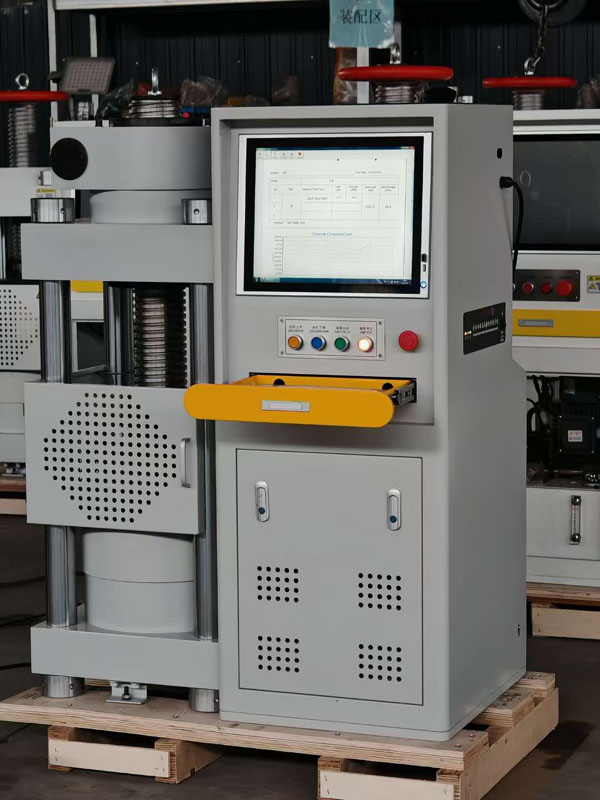

Standard automatiske kompressionstestere til betonterning og cylindre
Denne testmaskine bruges til at bestemme trykstyrken af byggematerialer såsom mursten, sten og beton.
Denne maskine vedtager hydraulisk strømkilde-drev, elektro-hydraulisk servokontrolteknologi, computerdataindsamling og -behandling og beregner trykstyrken til at generere en rapport. Det består af en testhost, en oliekilde (hydraulisk strømkilde), et måle- og kontrolsystem og et testinstrument
Det er sammensat af fire dele, der har den dynamiske visning af belastning, tid og testkurve, rettidig kontrolfunktion og maksimal vedligeholdelsesfunktion for testkraft. Det er en nødvendig test- og testudstyr til konstruktion, byggematerialer, motorveje og broer og andre ingeniørenheder.
Testmaskinen og tilbehøret er i overensstemmelse med: GB/T2611. GB/T17671、 GB/T16826. GB/T50081 Standard.
Justerer elektrisk komprimeringsrum.
Tekniske data：
1.Voltage: three-pase,380V /50HZ
2.Maximum Test Force: 2000KN;
3.Test Maskinniveau: Niveau 1;
4.Komprimeret rum: 320mm
5.Pistion Diameter& Rejse af stempel: ￠250 mm*8 0mm;
6.Upper plade størrelse: φ240mm;
7. Lower Platen Størrelse: 250 × 350mm;
8.Dimensions: 960 × 680 × 1370 mm;
9.Machine Power: 1.5KW (oliepumpemotor 1.1kw);
10.Machine Vægt: Om 840kg;

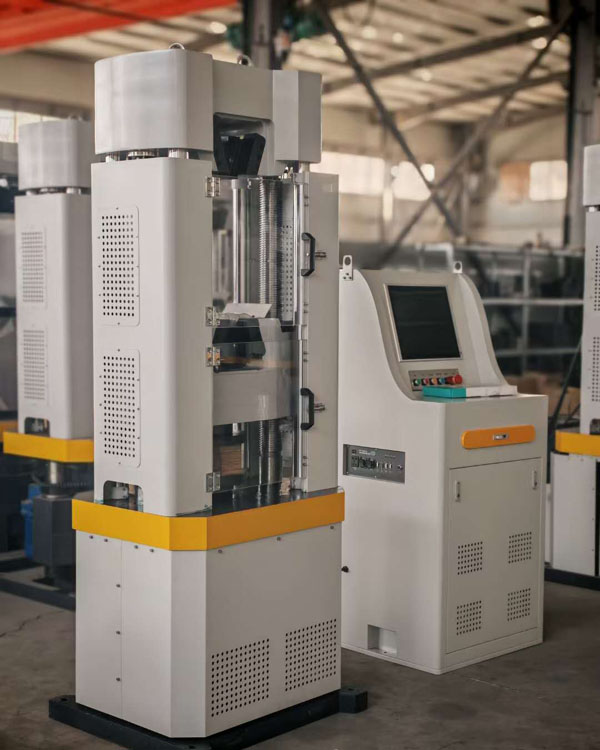

Universal Material Testing Machine：
De automatiske controllere er programmeret til at følge specifikationskravene til den valgte test for prøveudbytte, forindlæsning, belastningshastighed, bruddetektion, dataindsamling og stempelretur til hjemmestillingen. Variationer i belastningshastigheder og applikationer elimineres, hvilket sikrer nøjagtige, gentagne og dokumenterede resultater, der strengt er i overensstemmelse med ASTM- og AASHTO -testmetoder. Automatiseret test og dokumentation af resultater fører også til højere produktivitetshastigheder med færre fejl.
Betonkomprimeringsrammer er designet til at håndtere de daglige krav om test af betoncylindre, bjælker, blokke og terninger. Humboldts komprimeringsmaskiner spænder over et testområde fra 30.000 til 500.000 lbs. (1112 til 2.224 kN). Allee komprimeringsrammer er bygget i USA til specifikationer, der overstiger de nuværende industristandarder. Disse komprimeringsmaskiner er kendt for deres alsidighed, stiv konstruktion, pålidelighed og kompakt design. Allee Humboldt-belastningsrammer er fremstillet med strukturelle stål-sidemedlemmer og faste stålkrydshoveder, der har en unik omviklet boksekonstruktionsdesign. Hvert hjørne er fuldt svejset på både indersiden og udvendige krydshovedssømme, hvilket giver den robuste stabilitet, der er nødvendig for nøjagtige og gentagne testresultater år efter år.
Bygget til at vare, og sammenlignet med de mange lettere maskiner af konkurrenter; Du finder, at krydshoveder på disse maskiner er tykkere end deres konkurrence. Vores komprimeringsmaskiner har et stemplet med større diameter med et længere slag og støvskærm. De giver et tykkere, lavere pladebord, som er gennemhærdet for at overskride HRC 55-standarderne samt have stål, fragmentbeskyttelefonsesdøre.
Andre funktioner inkluderer et rammedesign, der placerer den hydrauliske cylinderenhed på det øverste krydshoved, der anvender belastningskraften i en nedadgående retning, hvilket eliminerer opbygningen af fremmed materiale omkring cylinderområdet for længere forseglingsliv. Et hurtigt ændret plade-system giver mulighed for hurtig og nem skift af testplader.
Humboldt fremstiller flere fremragende controllere til brug med vores konkrete komprimeringsmaskiner, så du kan vælge den controller, der bedst passer til din applikation.
Automatiske controllere
Humboldts linje med controllere inkluderer HCM-5080, en automatisk controller og HCM-5070, en konsolversion af HCM-5080. HCM-5080 og HCM-5070 bruger en integreret hydraulisk pumpe, der automatisk styres af controlleren.
Humboldts HCM-5080 og HCM-5070-komprimeringsmaskine controllere inkorporerer disse standardtest i deres design: ASTM C39, C78, C293, C469, C496, C1019, C109/C109M og EN 12390-3. Vælg bare den test, du vil køre, når du konfigurerer din test, og controlleren vil guide dig gennem opsætningen, hvorfra du kan fortsætte med din test.
Manuelle controllere
Humboldt tilbyder også HCM-5090, en digital indikator til brug med manuelt betjente maskiner. Denne controller indeholder mange af funktionerne i vores automatiske controllere bortset fra at den er designet til brug med en manuelt betjent pumpe. HCM-5090 inkorporerer de samme standardtestopsætninger som de automatiske controllere. Vælg bare den test, du vil køre, når du konfigurerer din test, og controlleren vil guide dig gennem opsætningen, hvorfra du kan fortsætte med din test.
Til den budgetindstillede operation tilbyder vi også i7-indikatoren, som er en brugervenlig digital belastningsindikator, der samtidig viser både levende belastning og belastningsværdier under en test.
