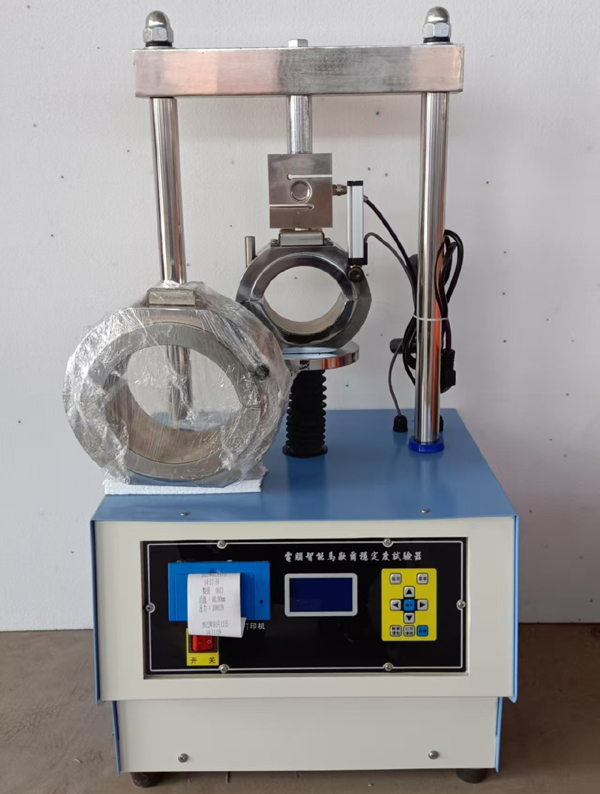

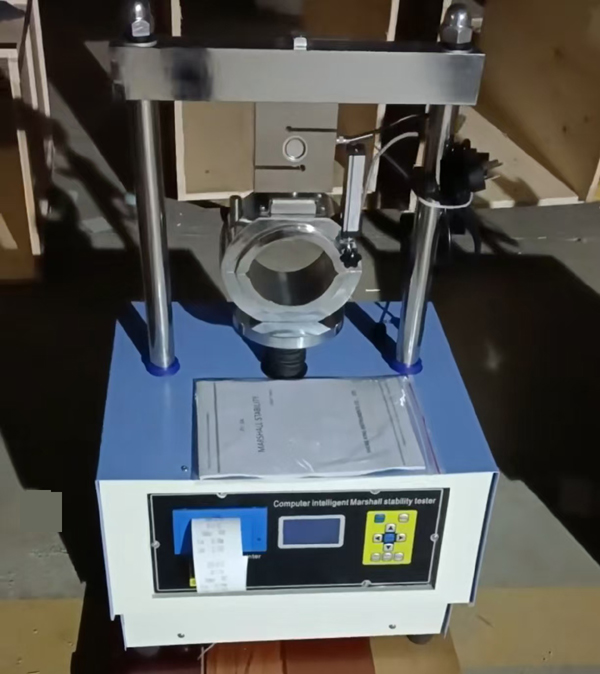

Asfalt computerstyret Marschel-stabilitetstester
Electric MarshAlle -komprimeringsinstrumentet er et specielt udstyr til støbning af teststykker i asfaltblandingen MarshAlle -testen. Det er velegnet til MarshAlle-testen (T0702-2000) standard for asfaltblanding. Instrumentet består af to dele: mekanisk transmissions- og kontrolinstrument. Den mekaniske transmissionsmekanisme er motorisk, hastighedsreduktion og kædedrev. Motoren driver hastighedsreduktionsmanden og reducereren for at drive kæden til at rotere. Stopblokken på kæden driver standardhammeren til at bevæge sig opad langs guide stangen under bevægelsen. Når den tunge hammer rammer kilen, er den tunge hammer og blokken på kæden frakoblet, og den tunge hammer er fri til at falde langs styrestangen for at ramme teststykket.
1.1 Dette produkt gælder for MarshAlle-stabilitetstesten af asfaltblanding (T0709-2011) og MarshAlle-testen af asfaltbelægningskerneprøver (T0710-2011) som fastlagt i "testprocedurerne for asfaltblanding i motorvejsteknik" (JTG E20-2011).
1.2 Dette instrument er velegnet til MarshAlle-stabilitetstest og vandblødt MarshAlle-stabilitetstest, der bruges til mix-andel af asfaltblanding eller kvalitetsinspektion af asfaltbelægningskonstruktion. Den vand-gennemvædet MarshAlle-stabilitetstest (eller vakuummættet MarshAlle-stabilitetstest efter behov) bruges til at undersøge modstanden mod at stribe af asfaltblanding, når den udsættes for vand, og til at verificere muligheden for blandingsproportionsdesignet gennem test af dens vandstabilitet.
1.3 Denne metode gælder for standard MarshAlle -prøver og store MarshAlle -prøver dannet i overensstemmelse med de procedurer, der er specificeret i T 0702 i denne regulering.
Ⅱ.main tekniske parametre
1.1 MarshAlle -prøver skal dannes ved komprimeringsmetoden i overensstemmelse med T 0702. Dimensionerne af standard MarshAlle -prøver skal overholde kravene i en diameter på 101,6 mm ± 0,2 mm og en højde på 63,5 mm ± 1,3 mm. For store MarshAlle -prøver skal dimensionerne opfylde kravene i en diameter på 152,4 mm ± 0,2 mm og en højde på 95,3 mm ± 2,5 mm. AntAlleet af prøver i en gruppe må ikke være mindre end 4.
1.2 Mål diameteren og højden på prøverne: Brug en caliper til at måle diameteren midt i prøven. Brug en MarshAlle -prøvehøjde eller en caliper til at måle højden ved fire symmetriske retninger 10 mm væk fra kanten af prøven, nøjagtig til 0,1 mm, og tag den gennemsnitlige værdi som højden af prøven. Hvis prøvenes højde ikke opfylder kravene på 63,5 mm ± 1,3 mm eller 95,3 mm ± 2,5 mm, eller hvis højdeforskellen mellem de to sider er større end 2 mm, skal prøven kasseres.
1.3 Bestem densiteten af prøverne i overensstemmelse med de metoder, der er specificeret i denne procedure, og bereg volumenindikatorerne såsom tomrumsforhold, asfaltvolumenprocent, asfaltmætning og mineralaggregat void -forhold.
1. Driftsbetingelser: Omgivelsestemperatur 0 ℃ – 60 ℃, Relativ fugtighed <85%
2. Mainframe tekniske specifikationer:
Lodret stigende hastighed på testinstrumentbakken: 50 ± 5 mm/min
Maksimal bevægelsesafstand af testinstrumentbakken: 70 mm
3. Hoved tekniske specifikationer:
Kraft måleenhedsnøjagtighed: ± 10 n
Flowværdi Måling Enhedsnøjagtighed: 1%
Maksimal rækkevidde: ⑴ Kraftværdi: 50,00 kN ⑵ 0 – 25,00 mm
4. Specifikationer for belastningssensor:
Arbejdsområde: 0 – 50 kN
Linearitet: 0,5%
5. Specifikationer for forskydningssensor:
Arbejdsområde: 0 – 25 mm (maksimal rækkevidde 0 – 50 mm)
Opløsning: 0,01 mm
Linearitet: 0,3%
Hjælpeudstyr:
1) ZKCF-B Type konstant temperatur vandbad: nøjagtig temperaturstyring til 1 ℃ med en dybde på ikke mindre end 150 mm.
2) Vakuum vandfyldt beholder: inklusive vakuumpumpe og vakuumtørrer.
3) ZK101-2A Type tvungen konvektion tørreovn.
4) 5 kg/0,1 g balance
5) Termometer: gradueringsværdi 1 ℃.
6) 150 mm caliper.
7) Andre: bomuldsgarn, smør.
Introduktion af den asfalt -computeriserede MarshAlle -stabilitetstester – den ultimative løsning til nøjagtig og effektiv test af asfaltblandinger. Dette avancerede udstyr er designet til laboratorier og kvalitetskontrolbureauer og er designet til at imødekomme de strenge krav til moderne asfalttest, hvilket sikrer, at dit materiale opfylder de højeste industristandarder.
Marschel -stabilitetstesteren er udstyret med avanceret computerkontrolteknologi til problemfri drift og nøjagtig dataindsamling. Dets brugervenlige interface forenkler testprocessen, så teknikere let kan indstille parametre, overvåge fremskridt og analysere resultater i realtid. Med sin robuste konstruktion og komponenter af høj kvalitet sikrer testeren pålidelighed og holdbarhed, hvilket gør det til en værdifuld tilføjelse til enhver testfacilitet.
Et af de fremtrædende træk ved asfaltcomputerens kontrollerede MarshAlle -stabilitetstester er dens evne til at udføre stabilitetstest på asfaltblandinger med enestående nøjagtighed. Testeren måler modstanden for asfaltprøver til deformation under belastning, hvilket giver indsigt i materialets ydelsesegenskaber. Denne information er afgørende for ingeniører og entreprenører for at sikre, at deres asfaltblandes holdbarhed og levetid er optimeret.
Derudover er Marschel -stabilitetstesteren designet med sikkerhed og effektivitet i tankerne. Dens automatiserede funktioner reducerer risikoen for menneskelig fejl, mens dets kompakte design gør det let at integreres i eksisterende laboratorieudstyr. Enheden understøtter også flere teststandarder, hvilket gør den alsidig nok til at imødekomme forskellige projektbehov.
Alt i alt er den asfaltcomputerstyrede MarshAlle -stabilitetstester et uundværligt værktøj for Allee, der er involveret i asfalttest og kvalitetssikring. Med sin avancerede teknologi, brugervenlighed og pålidelig ydelse vil denne tester hjælpe dig med at opnå fremragende resultater og opretholde de højeste standarder i dine asfaltprojekter. Invester i en MarshAlle -stabilitetstester i dag for at forbedre dit labs testkapaciteter og hjælpe med at forme fremtiden for asfaltprøvning!
